優(yōu)品推薦：STEM載網(wǎng)樣品臺(tái)

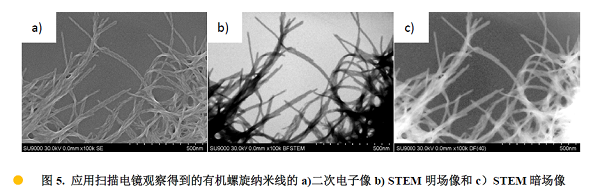

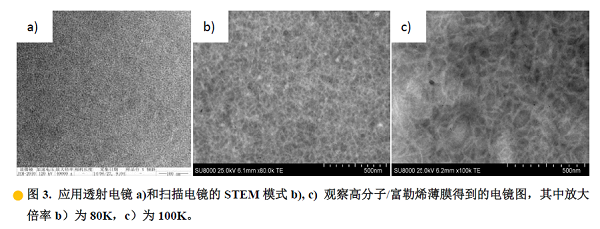

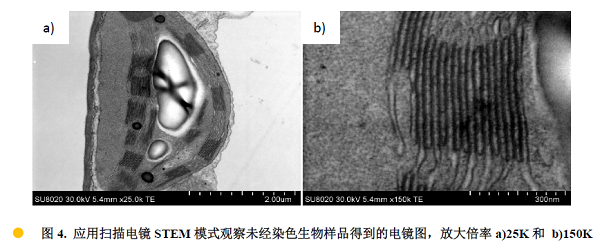

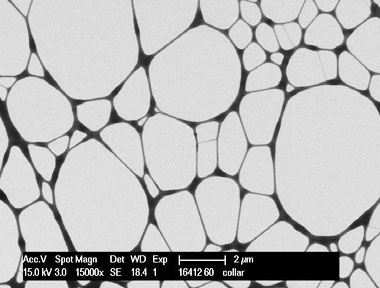

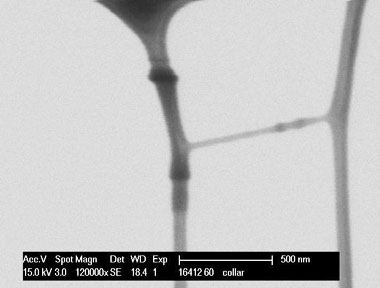

STEM載網(wǎng)樣品臺(tái) （STEM Imaging Holder） 在掃描電鏡上配置透射附件，應(yīng)用透射模式（Scanning transmission electron microscopy，STEM）可得到物質(zhì)的內(nèi)部結(jié)構(gòu)信息，使其既有掃描電鏡的功能，又具備透射電鏡的功能，與透射電鏡相比，由于其加速電壓低，所以可顯著減少電子束對(duì)樣品的損傷，而且可大大提高圖像的襯度，特別適合于有機(jī)高分子、生物等軟材料樣品的透射分析。 該STEM載網(wǎng)樣品臺(tái)可以裝載一枚TEM標(biāo)準(zhǔn)載網(wǎng)，STEM像由一塊可調(diào)的鉑轉(zhuǎn)換板生成，轉(zhuǎn)換板要面向SE探測(cè)器，使用樣品室現(xiàn)有的SE探測(cè)器是一個(gè)比較經(jīng)濟(jì)有效的STEM成像方法。該樣品臺(tái)還配有一個(gè)防散射套筒（導(dǎo)電塑料），放置在樣品臺(tái)和極靴之間，可以有效阻止探測(cè)器接收樣品表面的二次電子信號(hào)，從而得到更加清晰的STEM圖片。 微柵支持膜的STEM圖像 樣品臺(tái)結(jié)構(gòu)示意 樣品臺(tái)支架 可傾轉(zhuǎn)鋁臺(tái) 鉑轉(zhuǎn)換板 帶小孔TEM載網(wǎng)載臺(tái) 防散射套筒（導(dǎo)電塑料） 樣品臺(tái)釘型腿（3.2 x 9.5mm) 六角扳手 樣品安裝方法 1.六角扳手?jǐn)Q松螺絲，取下防散射套筒； 2. 松開帶小孔TEM載網(wǎng)載臺(tái)螺絲并取下； 3. 將載網(wǎng)載臺(tái)頂部朝下水平放置在桌面； 4. 松開載臺(tái)頂部的固定螺絲，并小心提起載臺(tái)底部； 5. 將TEM載網(wǎng)平放在載臺(tái)頂部的凹槽中，有樣品的一面朝下；確保載網(wǎng)水平完整地被放置在載網(wǎng)載臺(tái)頂部的凹槽中； 6.將載網(wǎng)載臺(tái)的底部重新對(duì)接到頂部上，并上緊螺絲； 7.將載網(wǎng)載臺(tái)重新安放在樣品臺(tái)支架上，并上緊螺絲； 8.將防散射套筒安放在載網(wǎng)載臺(tái)上，并上緊螺絲； 樣品臺(tái)尺寸 整體高度：37.5mm 不加套筒高度：29.2mm 掃描電鏡STEM模式的應(yīng)用 透射電鏡的加速電壓較高(一般為120-200kV)，對(duì)于有機(jī)高分子、生物等軟材料樣品的穿透能力強(qiáng)，形成的透射像襯度低，而掃描電鏡的加速電壓較低(一般用10-30kV)，因此應(yīng)用其STEM模式成透射像，可大大提高像的襯度。圖3所示為有機(jī)太陽(yáng)能電池用的高分子/富勒烯薄膜（有機(jī)固體實(shí)驗(yàn)室樣品）的透射電子像，在用透射電鏡觀察其分相結(jié)構(gòu)時(shí)，由于兩部分襯度都低，因此幾乎無(wú)法區(qū)分，而應(yīng)用掃描電鏡的STEM模式觀察時(shí)，可清楚地觀察到兩相的結(jié)構(gòu)。 應(yīng)用透射電鏡觀察生物樣品時(shí)，由于樣品的襯度很低，須經(jīng)過(guò)鈾、鉛等重金 屬染色才能獲得其結(jié)構(gòu)信息，然而染色不僅麻煩而且可能會(huì)改變樣品的結(jié)構(gòu)。在 應(yīng)用掃描電鏡的STEM模式觀察生物樣品時(shí)，樣品無(wú)需染色直接觀察即可獲得較 高襯度的圖像，圖4為應(yīng)用STEM模式觀察得到的未染色的生物品的電鏡圖，可 以看到其納米尺度的片層結(jié)構(gòu)。 除了可顯著提高透射像的襯度外，應(yīng)用掃描電鏡STEM成像還有一個(gè)優(yōu)勢(shì)是可對(duì)樣品同時(shí)成掃描二次電子像和透射像，既可以得到同一位置的表面形貌信息又可以得到內(nèi)部結(jié)構(gòu)信息，避免了在掃描電鏡和透射電鏡之間轉(zhuǎn)換樣品、定位樣品的麻煩。圖5所示為應(yīng)用掃描電鏡觀察有機(jī)螺旋納米線(光化學(xué)實(shí)驗(yàn)室樣品)得到的二次電子像和透射像(STEM明場(chǎng)像和暗場(chǎng)像)，從二次電子像可以清楚地觀察到納米線的螺旋結(jié)構(gòu)，從透射像可以看出納米線是實(shí)心結(jié)構(gòu)非空心管結(jié)構(gòu)。 總之，隨著科學(xué)研究的深入對(duì)于物質(zhì)結(jié)構(gòu)分析的要求越來(lái)越高，掃描電鏡STEM透射模式由于其襯度高、損傷小等特點(diǎn)，非常適合于有機(jī)高分子、生物等軟材料的結(jié)構(gòu)分析，將在此類材料的分析表征中發(fā)揮不可替代的作用。 案例應(yīng)用摘自中國(guó)科學(xué)院化學(xué)所分析測(cè)試中心
